CNC Bearbeitung

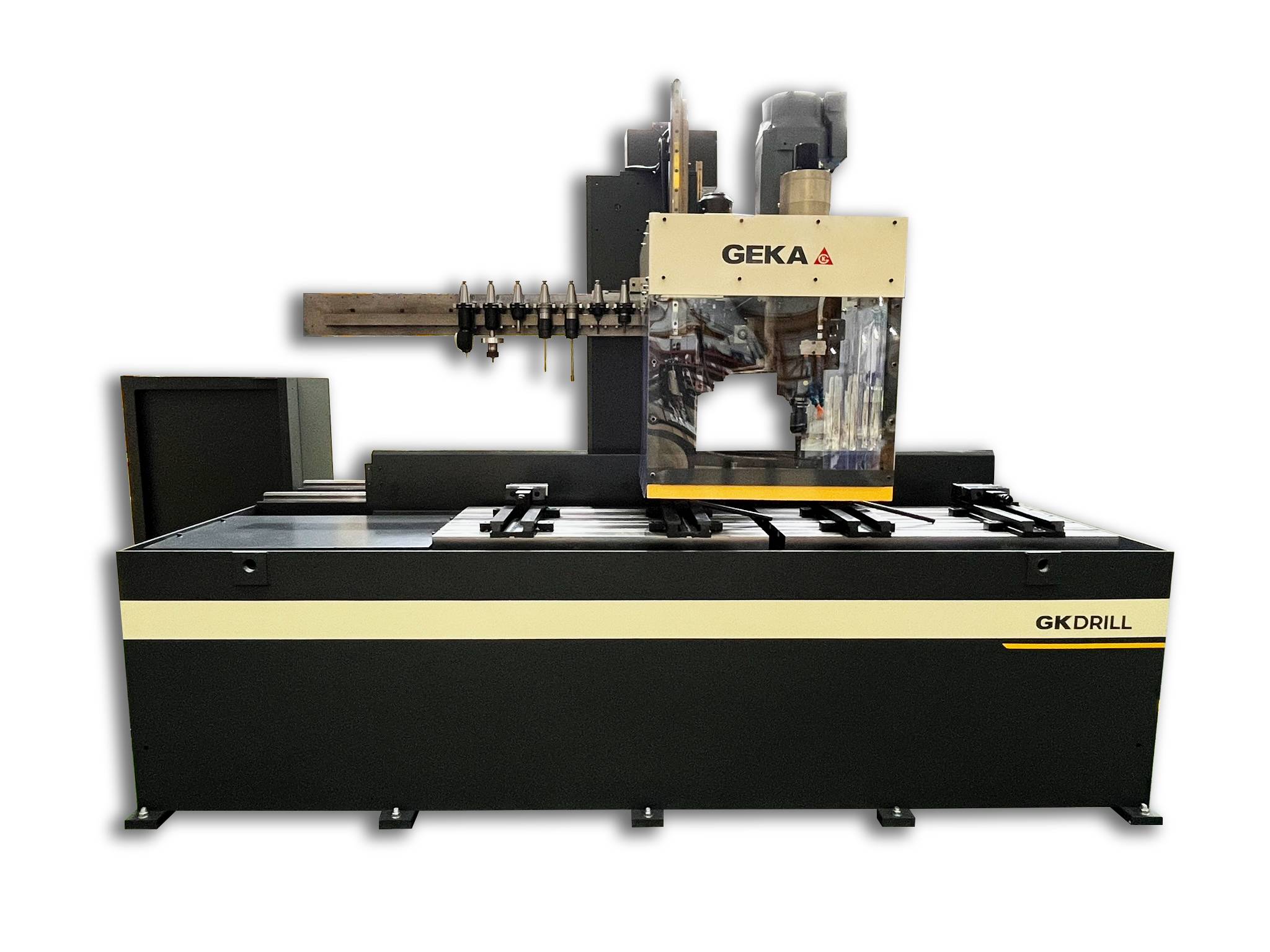

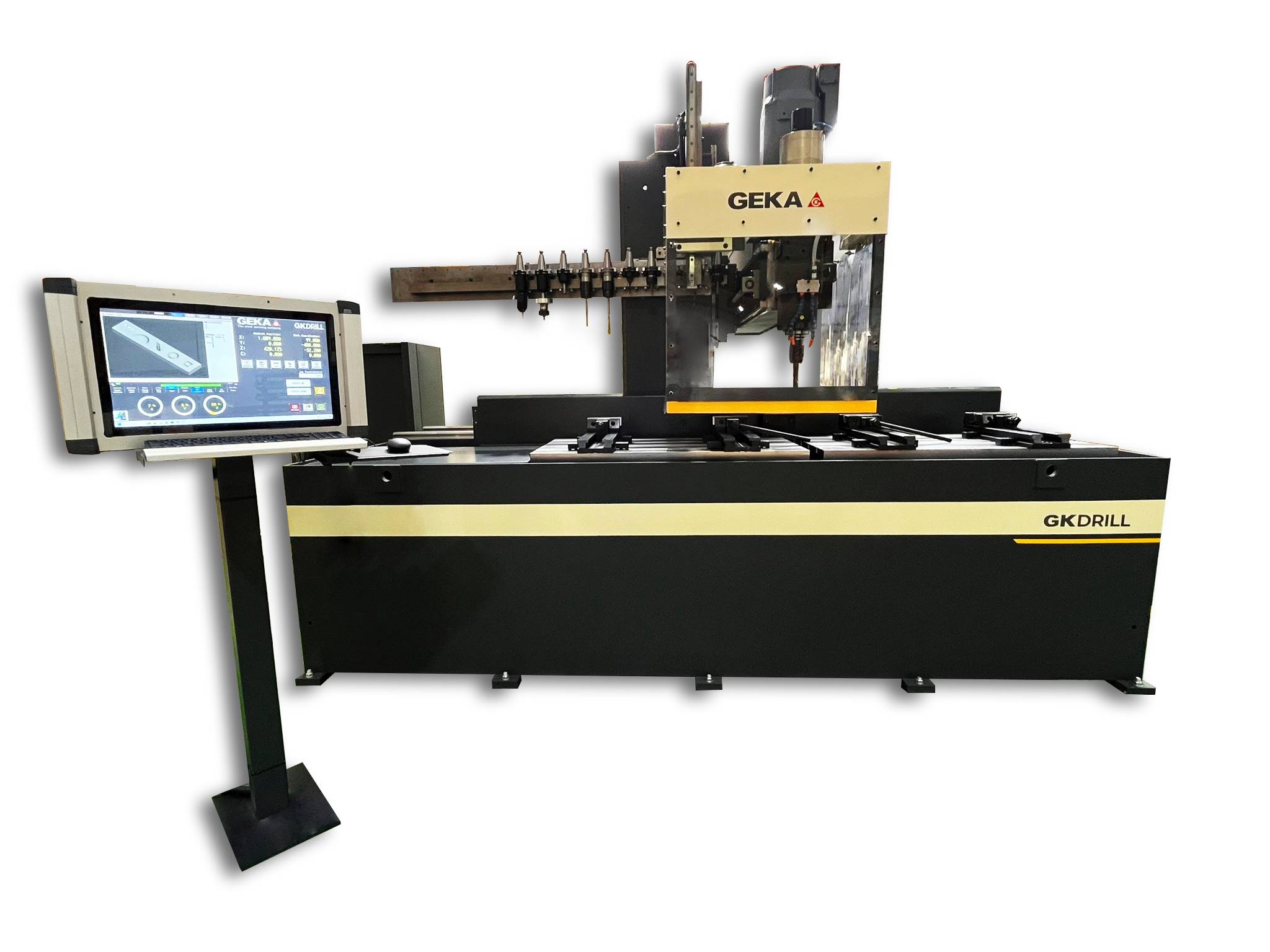

| GKDRILL 20 | GKDRILL 30 | GKDRILL 40 | GKDRILL 50 | GKDRILL 60 | GKDRILL 70 | GKDRILL 80 | |
|---|---|---|---|---|---|---|---|
| X-Achsen Verfahrweg | 2100 mm | 3050 mm | 4050 mm | 5080 mm | 6100 mm | 7100 mm | 8050 mm |
| Y-Achsen Verfahrweg | 580 mm | 580 mm | 580 mm | 580 mm | 580 mm | 580 mm | 580 mm |
| Z-Achsen Verfahrweg | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm |
Flachstahlbearbeitung – Alfa Serie

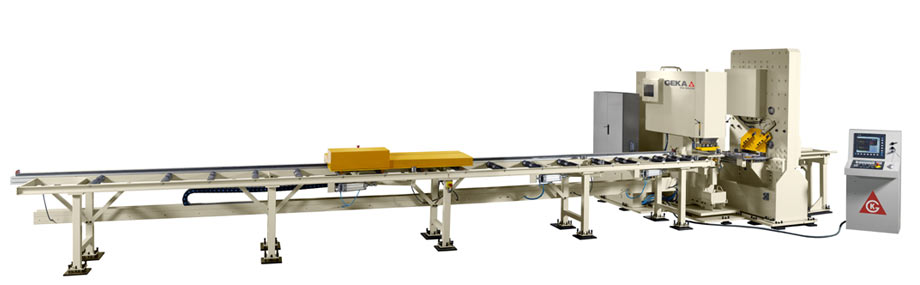

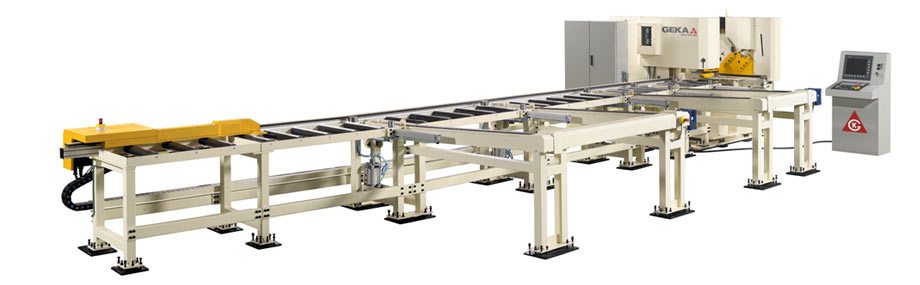

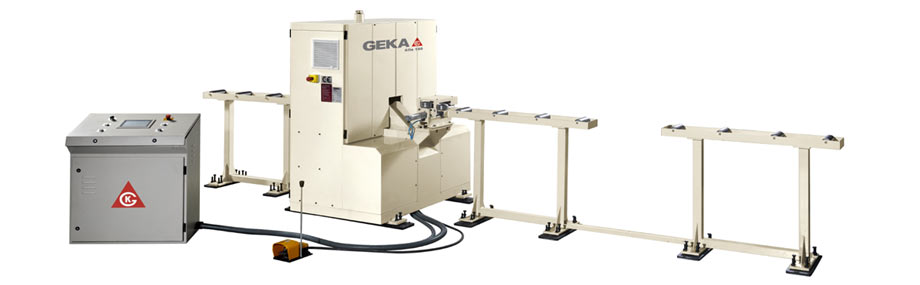

| ALFA 150 | ALFA 500 | ALFA 500/150 | ALFA 500/165T | ALFA 500/200T | |
|---|---|---|---|---|---|
| Flachstahl Größe (Min.) | 25x4 mm | 50x5 mm | 50x5 mm | 100x10 mm | 100x10 mm |
| Flachstahl Größe (Max.) | 150x10 mm | 500x20 mm | 500x20 mm | 500x30 mm | 500x40 mm |
| Horizontaler Stanzen | 2 | 3 | 3 | up to 3 | up to 3 |
| Maximaler Durchmesser | 31mm | 40 mm | 40 mm | 40 mm | 40 mm |
| Stanzkraft | 640 kn | 1100 kn | 1100 kn | 1650 kn | 2200 kn |
| Markierung | - | Disc | Disc | Disc | Disc |
| Zeichenanzahl | - | 40 | 40 | 40 | 40 |
| Vertikaler Stanzen | - | - | 1 | - | - |
| Maximaler Durchmesser | - | - | 31 mm | - | - |
| Vertikale Stanzkraft | - | - | 600 kn | - | - |
| Winkelverarbeitung (Min.) | - | - | 40x40x4 mm | - | - |
| Winkelverarbeitung (Max.) | - | - | 150x150x15 mm | - | - |

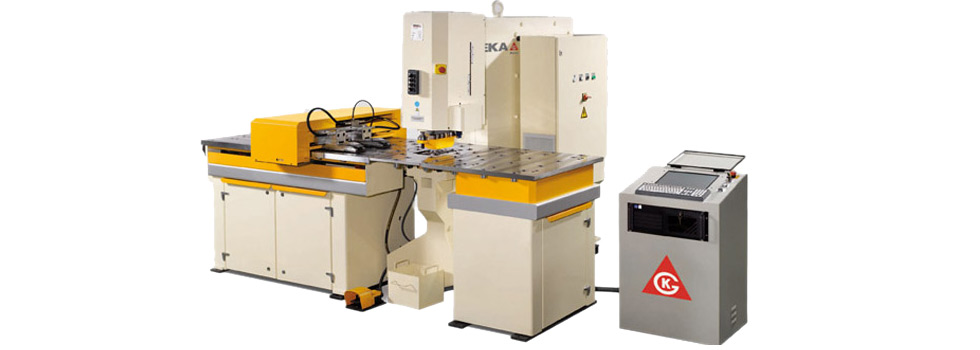

Plattenbearbeitung – Paxy Serie
| PAXY 1000 | PAXY 1500 | PAXY 2000 | PAXY X PLUS | |
|---|---|---|---|---|
| max. Länge | 1000 mm | 1500 mm | 2000 mm | 3000-18000 mm |
| max. Breite | 500 mm | 750 mm | 750 mm | 750 mm |
| max. Dicke | 40 mm | 40 mm | 40 mm | 40 mm |
| max. Durchmesser | 40 mm | 40 mm | 40 mm | 40 mm |
| Anzahl Stempel | Up to 3 | Up to 3 | Up to 3 | Up to 3 |
Winkelstahlbearbeitung

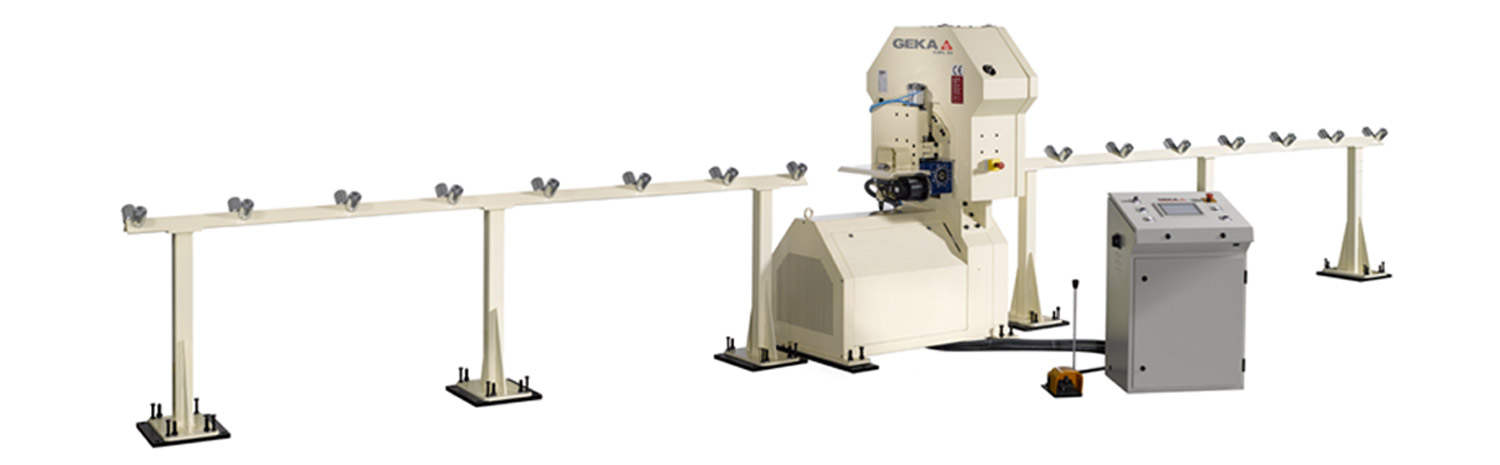

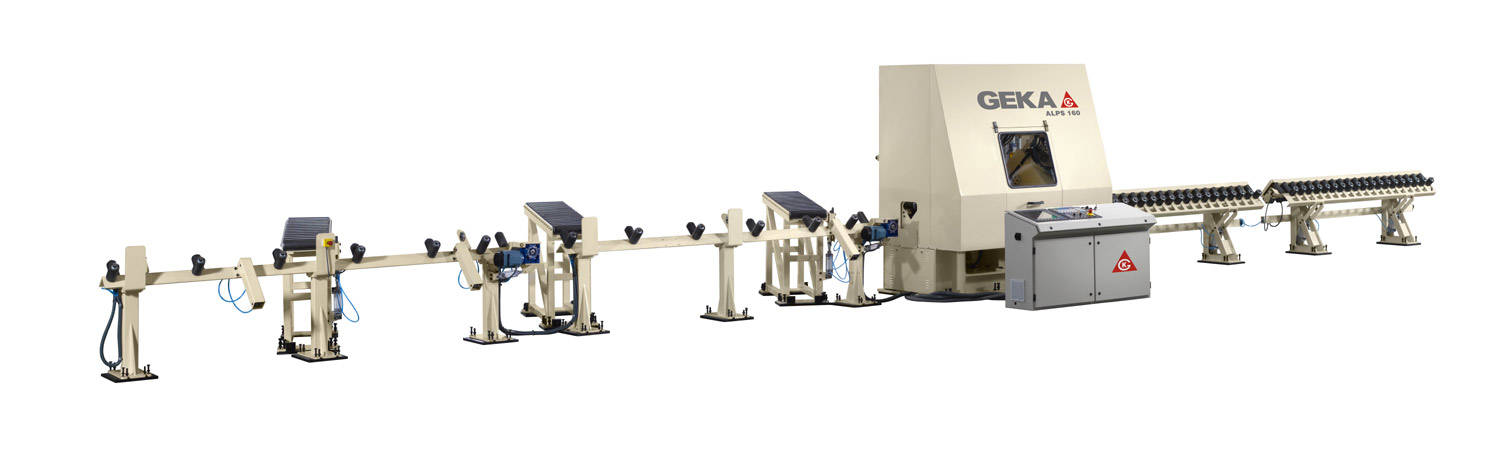

| C2PL 65 | C2PL 80 | DPS 150 | ALPS 150 | ALPS 160 | |
|---|---|---|---|---|---|
| Minimum L | 40x40x4 mm | 40x40x4 mm | 35x35x4 mm | 35x35x4 mm | 35x35x4 mm |
| Maximum L | 65x65x7 mm | 80x80x8 mm | 150x150x15 mm | 150x150x15 mm | 160x160x16 mm |
| Min Flachstahl | - | - | - | 50x5 mm | 50x5 mm |
| Max Flachstahl | - | - | - | 150x15 mm | 160x16 mm |
| Minimum U | - | - | - | 60x30 mm | 60x30 mm |
| Maximum U | - | - | - | 120x60 mm | 120x60 mm |
| Markierung | - | - | Scheibe | Kassette | Kassette |
| Zeichen | - | - | 40 | 5x10 size typeface | 5x10 size typeface |
| Nº Stanzen | 2 (1/wing) | 2 (1/wing) | 4 (2/wing) | 6 (3/wing) | 6 (3/wing) |
| Max Durchmesser | 18 mm | 25 mm | 31 mm | 31 mm | 31 mm |
| Stanzkraft | 170 kn | 340 kn | 600 kn | 730 kn | 730 kn |
| Schereinheit | 350 kn | 650 kn | 1900 kn | 1900 kn | 2500 kn |
| Einzugsgeschwindigkeit | Programmierbar bis zu 36 m/min. | Programmierbar bis zu 36 m/min. | Programmierbar bis zu 36 m/min. | Programmierbar bis zu 36 m/min. | Programmierbar bis zu 36 m/min. |
| Positionierungstoleranz | +/- 0,25 mm, +/- 0,15 mm/m | +/- 0,25 mm, +/- 0,15 mm/m | +/- 0,25 mm, +/- 0,15 mm/m | +/- 0,25 mm, +/- 0,15 mm/m | +/- 0,25 mm, +/- 0,15 mm/m |
